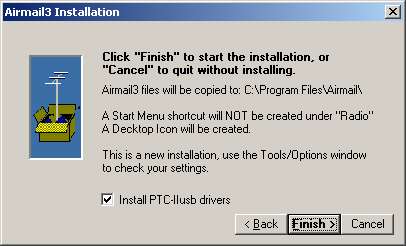

Bei der Installation von AIRMAIL muss der PTC noch nicht angeschlossen sein. Während der Installation fragt AIRMAIL, ob es die USB-Treiber für den PTC-IIusb installieren soll:
"Install PTC-IIusb drivers" sollten Sie aktivieren:

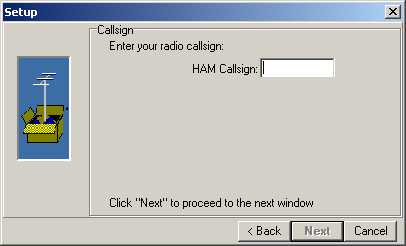

Damit ist die Installation von AIRMAIL bereits abgeschlossen. AIRMAIL nun wird gestartet: Der Setup-Wizard fragt nach dem Amateurfunkrufzeichen:

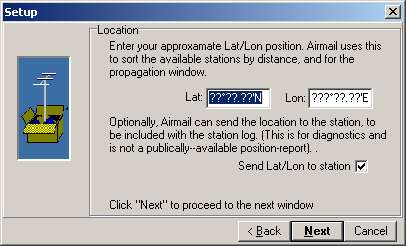

Tragen Sie hier Ihr Amateurfunkrufzeichen ein. Die Eingabe für die GPS-Position kann zunächst übersprungen werden:

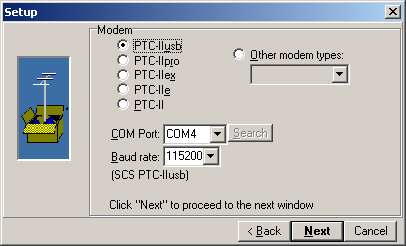

Der PTC-Typ wird ausgewählt: PTC-IIusb


Der virtuelle Port (hier COM4, der bei der Installation des USB-Treibers eingerichtet wurde, s.o.) wird von AIRMAIL für die serielle Kommunikation mit dem PTC benutzt.
(Siehe auch COM-Ports)

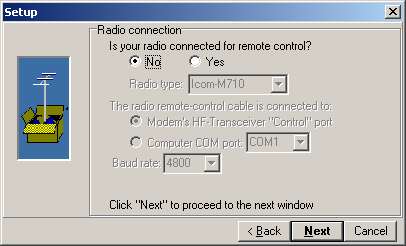

Bei der Auswahl des PTC-Typs wird die Baudrate automatisch richtig eingestellt, für den PTC-IIusb 115200 Baud. Die Remote-Control für den Transceiver wird zunächst ausgeschaltet:

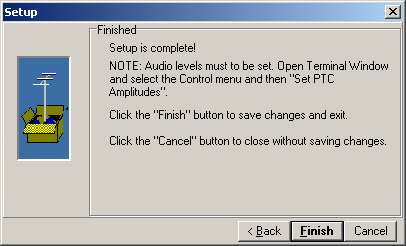

(diese Einstellunge für die Steuerung der TRX-Frequenzen kann bei Bedarf später unter Tools / Options vorgenommen werden) Vor dem Ende des Setups erinnert AIRMAIL daran, dass die "Audio-Tones" eingestellt werden müssen, bevor der PTC mit dem Kurzwellen-Transceiver arbeiten kann:


Die Einstellungen von AIRMAIL können via Tools / Options überprüft werden:



Beachten Sie, dass die wichtigen "Audio Tones" hier noch nicht (!!!) eingestellt sind:
FSK 140 und PSK 170 sind die default-Werte, die mit großer Wahrscheinlichkeit nicht zu Ihrem TRX passen, die also unbedingt vor der Aussendung eines PACTOR-Signals individuell für Ihr Gerät eingestellt werden müssen!
Siehe auch Kapitel (8) Einstellung der PTC-Audio-Level

Bevor Sie am PTC die nötigen Einstellungen vornehmen können,
muss Ihr PC bzw. AIRMAIL mit dem PTC kommunizieren können:
Siehe Kapitel (3) Kommunikation AIRMAIL - PTC
